FZLQ系列全自動濾水器

發布日期：2021-07-22 12:20 作者：力能電力點擊：

FZLQ系列全自動濾水器|全自動反沖洗濾水器|水電站濾水器|化工廠濾水器

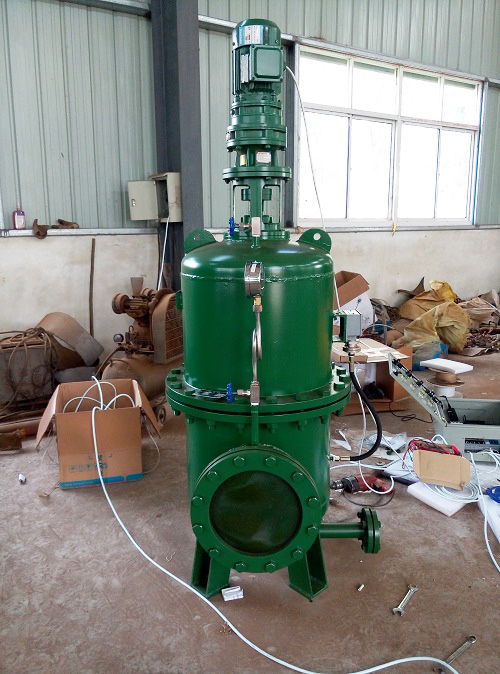

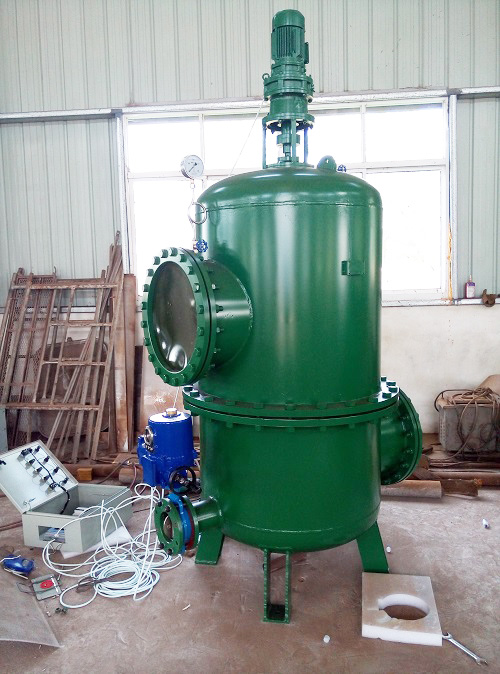

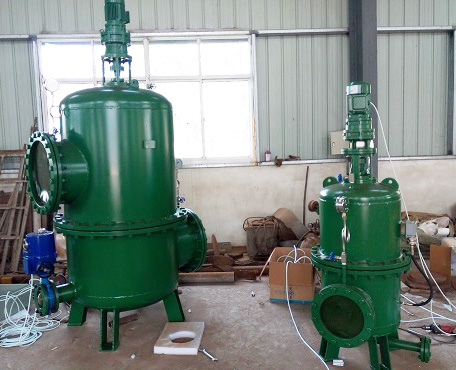

一、 FZLQ系列全自動濾水器概述：
FZLQ系列全自動濾水器，全名叫FZLQ系列全自動反沖洗濾水器，是借鑒德國、以色列等國同類產品技術，結合我國水電站實際情況優化精制而成，其獨特二級排污、上腔進水技術的采用，能徹底解決傳統濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及下端進水方式易將泥沙沖進濾網內腔，至使過濾效果下降、糊網頻繁、連續正常工作時間縮短的問題。在電氣控制方式上摒除常規邏輯控制，采用PLC可編程控制方式，實現全自動濾水器在線過濾、自動清洗、分級排污的功能。
全自動反沖洗自清洗濾水器能持續地將江水、河水過濾成適合水電站設備使用的清潔水，以確保水電設備長時間安全可靠的運行。它無論在設計制造技術上還是在實際應用性能上，均超越國內外同類產品。

二、 FZLQ系列全自動濾水器特點：
1.過濾面積大，壓力損失小。
2.過濾清潔度可根據用戶要求制作，從0.01毫米到6毫米。
3.自動排污可采用差壓控制，定時控制，上、下兩級排污不同時進行。
4.排污時，排水量較小，不影響濾水器的正常工作。
5.濾網采用不銹鋼楔形結構，過濾孔為“V”形，使直徑與濾網孔徑接近的顆粒容易通過，過流能力強，不易卡塞，壓力損失小，長期工作不糊網。
6.過濾元件為數個圓筒濾網沿園周密布，圓筒四周過濾，與目前電站使用的內外雙層濾網結構過濾器比較，過濾面積大，效率高，過濾器體積可以做得較小，便于安裝，便于維修。
7.全自動過濾器采用二級過濾、排污機構。過濾器的內置欄污柵能將較大的污物如樹枝、泡沫、水草欄住，并由上端排污閥排出。其余的小顆粒物由下端排污閥反沖排出。此外，可根據用戶的要求增設雙刃強力剪刀，將較大的污物剪碎，由上端排污閥排出。
8.維修清洗時，無需專用起吊設備，只需將濾水器上端螺釘松開便可人力將減速機構抬下，將濾網抬出清洗，維護方便
9.實現反沖的減速機構采用德國傳動設備有限公司產品，臥式安裝，結構緊湊，輸出力矩大，電機防護等級高，使用壽命長。
10.兩個排污閥采用進口電動閥門。
11.電氣控制采用ＰＬＣ編程遠程控制。

三、 FZLQ系列全自動濾水器工作原理：
FZLQ-M-A全自動濾水器是由濾水器本體、自清洗機構、二級排污系統以及PLC控制箱組成。全自動濾水器進、出水口之間有一攔污柵板3，攔污柵板上開有數個Φ20--50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定），全自動濾水器的過濾精度從6毫米到0.01毫米，可按不同用戶要求設計制造。
工作時，取自自然的江水、河水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙�？沙恋降装宄辽呈覂�(nèi)，沙粒可由沖排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。
全自動濾水器在線工作時，壓力損失很小，漂浮物從上端排污口定時排出；當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置1和上排電動污閥，下排污電動閥先后得電，排污閥與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。排污時，上、下兩排污閥不能同時進行，下排污電動閥可優先動作。
接口管徑DN100以下小口全自動濾水器采用單過濾結構，取消了上排污功能，其它部件工作原理與雙排污結構原理相同。
全自動濾水器的控制是通過PLC控制箱實現，它具有以下功能：
1.定時清污：用戶可按運行情況，在0-72（默認6小時）小時內任意設置定時清污時間，當達到設定時，電動裝置啟動，排污閥開啟，濾水器便清污、排污。反沖洗周期與濁水懸浮物含量和過濾精度有關，含量高、間隙小則周期短，反之則長。
2.差壓清污：用戶可按自己的要求，整定差壓清污的差壓值，當濾水器進、出水口的差壓值高出設定值時，濾水器實現清污、排污工況。
3.現地手動清污：控制箱上有手動清污按鈕，按下時全自動濾水器便實現手動清污、排污工況。
4.自檢功能：控制箱還有差壓過高報警，電機故障報警、排污閥故障報警功能。

四、 FZLQ系列全自動濾水器技術參數：
1、工作介質：河水、湖水、海水
2、工作電源：380VAC 50Hz
3、工作壓力：0.15-6.4Mpa
4、工作方式：自動、手動任意切換
5、過濾精度：0.01-8mm
6、設計壓力：0.6Mpa；1.0Mpa；2.5Mpa；
7、壓力損失：0.01-0.10Mpa
8、驅動轉數：1-3r/min
9、過濾網眼孔：1.5-6mm
10、自動反沖洗時間：5min或視情況而定
11、反沖流量：小于總流量的20%
12、反沖洗周期：1-72h，默認6h
13、反沖洗用水量：低于過濾水流量的5％
14、反沖洗所需壓力：≥0.2MPa
15、有效過濾面積㎡：進水口通流面積的3-5倍
16、一格沖洗時間：2-5min
17、差壓設定范圍：0.02-0.1Mpa
18、定時設定范圍：0-240小時或更長時間。
19、濁水懸浮物含量：一般應小于500mg/L(含量高則反沖洗周期短)
20、過濾水懸浮物含量：與過濾精度大小，濁水懸浮物顆粒有關
21、濾水器及排污閥法蘭標準:HG/20592-2009

FZLQ系列全自動濾水器參數表

型號/規格	口徑/DN	流量M³/H	排污管口徑/DN	減速機功率/kw	排污電機功/KW
FZLQ-M-40	40	14	25	0.37	0.05
FZLQ-M-50	50	21	40	0.37	0.05
FZLQ-M-65	65	35	50	0.37	0.05
FZLQ-M-80	80	54	50	0.37	0.05
FZLQ-M-100	100	84	50	0.55	0.05
FZLQ-M-125	125	113	65	0.55	0.09
FZLQ-M-150	150	190	65	0.55	0.09
FZLQ-M-200	200	340	80	0.75	0.12
FZLQ-M-250	250	530	80	0.75	0.12x2
FZLQ-M-300	300	763	80	0.75	0.12x2
FZLQ-M-400	400	1356	100	1.1	0.12x2
FZLQ-M-500	500	2120	150	1.1	0.18x2
FZLQ-M-600	600	3052	150	1.5	0.18x2
FZLQ-M-700	700	4154	150	1.5	0.18x2
FZLQ-M-800	800	5426	200	1.5	0.25x2
FZLQ-M-900	900	6867	200	2.2	0.25x2
FZLQ-M-1000	000	8478	200	2.2	0.25x2
FZLQ-M-1200	1200	12200	200	2.2	0.25x2
